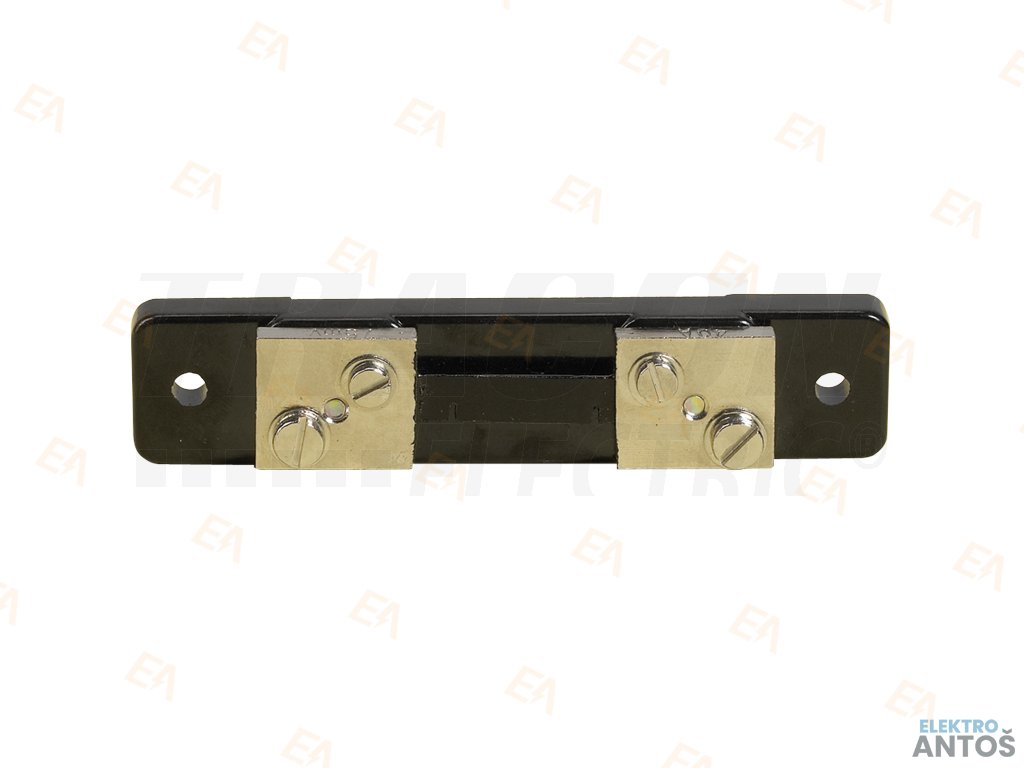

Bočník 75mV 40A
Kód: 7083Podrobný popis
Meracie prístroje jednosmerného prúdu konštrukčne neumožňujú meranie veľkých prúdov ich priamym sériovým radením do prúdovodnej dráhy. Používa sa preto tzv. nepriame meranie (veľkého) jednosmerného prúdu podľa uvedenej schémy zapojenia. Na bočníku v dôsledku veľkého prechádzajúceho prúdu I vzniká úbytok napätia Um úmerný veľkosti prechádzajúceho prúdu. Úbytok napätia Um na bočníku sa meria základným meracím prístrojom - milivoltmetrom mV, jeho stupnica je kalibrovaná v Ampéroch. Tým sa meranie veľkého prúdu prevádza na meranie úbytku napätia na bočníku. Medzi svorkami bočníka sa objavuje napätie max. 75 mV, preto základné meracie prístroje majú merací rozsah do 75 mV.
 |
 |
L (mm) |
C (mm) |
B (mm) |
H (mm) |
M (mm) |
 |
| TSF-40 | 40A/75mV | 120 | 102 | 25 | 15 | - |
Buďte prvý, kto napíše príspevok k tejto položke.
Ak máte dočinenia s elektroinštaláciami, so značkou Tracon Electric ste sa už určite stretli. Nejde o čínsku, ale o Maďarskú firmu, ktorá pôsobí v 8 krajinách a vyrábajú tisícky druhov elektroinštalačného materiálu a prvkov.
V ich ponuke nájdete ističe, rôzne druhy vypínačov, prepínačov a ďalších prvkov, elektrikárske náradie, rozvodné skrinky a príslušenstvo, svorkovnice, izolačné pásky a mnoho ďalšieho.
Hlavnou výhodou výrobkov Tracon je nízka cena, napriek tomu majú dobrú kvalitu, za ktorú vďačia vlastným laboratóriám na vývoj a testovanie výrobkov.
