Impulzné relé na DIN lištu ON/OFF 12VAC IMP-12
Kód: 7189
Podrobný popis
Vlastnosti, použitie:

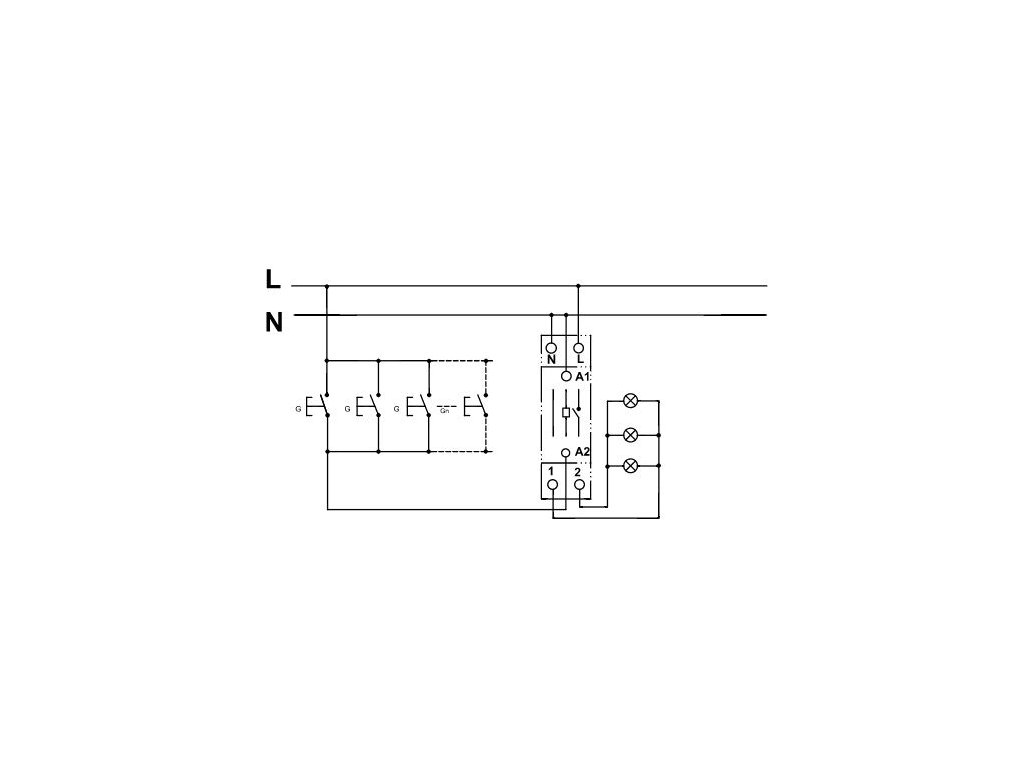

Používa sa k diaľkovému spínaniu elektrických obvodov osvetlenia, krátkym napäťovým impulzom, z viacerých miest. Na ovládacích miestach sa inštalujú tlačidlá, ktoré sa radia paralelne, počet ovládacích miest je max. 50.
Typ kontaktu: 1 ks prepínací NO/NC.
Elektronické impulzné relé umožňujú ovládanie osvetlenia alebo iného elektronického zariadenia z rôznych miest pomocou paralelne zapojených ovládacích tlačidiel. Elektronické impulzné relé sa odlišujú od magnetických tichým spínaní.
Zapnutie osvetlenia alebo iného elektronického zariadenia nasleduje po prúdovom impulze vyvolaným krátkym stlačením ľubovoľného tlačidla zapojeného do relé. Po opätovnom stlačení ľubovoľného tlačidla dôjde k jeho vypnutiu. Relé si "nepamätá" pozíciu kontaktov. Po výpadku napájacieho napätia ostáva kontakt relé vždy vo vypnutej polohe. Zabráni sa tým samočinnému zapnutiu osvetlenia alebo iného elektronického zariadenia bez dozoru pri dlhodobom výpadku napájacieho napätia.
Technické parametre
| Montáž | na DIN lištu |
| Prevádzková teplota | -25°C až +55°C |
| Šírka jednotiek delenia | 1 modul (18 mm) |
| Riadiace napätie 1 | 12 - 12 V AC |
| Menovité izolačné napätie Ui | 500 V |
| Dimenzovaný spínací prúd | 16 A |
| Max. zaťaženie žiarovky | 3500 W |
| Max. zaťaženie žiarivky | 1300 VA |
| Ručná obsluha | Áno |
| Max. spínací prúd (cos fí = 0,6) | 10 A |
| Kontakt | 1 x prepínací (NO/NC) |
| Príkon | 0,02 VA |
| Prierez zapojiteľných vodičov | 0,75 - 4 mm² |
| Mechanická životnosť | 10 000 úderov |
| Krytie | IP 20 |
 |
 |
 |
 cosϕ=1 |
cosϕ=0,6 |
|
 |
 |
||||
| IMP-12 | 12 V AC | max. 3.500 W | max. 1.300 W | × 100.000 | × 50.000 |
Dodatočné parametre
| Kategória: | Impulzné relé |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.15 kg |
| Kategória produktov: | Relé impulzné |
| Kontakty: | 1xNO/NC |
| Montáž: | Na DIN lištu |
| Ovládacie napätie: | 12V AC |
| Funkcie: | ON/OFF |
| Maximálne zaťaženie kontaktov: | 16A |
Ak máte dočinenia s elektroinštaláciami, so značkou Tracon Electric ste sa už určite stretli. Nejde o čínsku, ale o Maďarskú firmu, ktorá pôsobí v 8 krajinách a vyrábajú tisícky druhov elektroinštalačného materiálu a prvkov.
V ich ponuke nájdete ističe, rôzne druhy vypínačov, prepínačov a ďalších prvkov, elektrikárske náradie, rozvodné skrinky a príslušenstvo, svorkovnice, izolačné pásky a mnoho ďalšieho.
Hlavnou výhodou výrobkov Tracon je nízka cena, napriek tomu majú dobrú kvalitu, za ktorú vďačia vlastným laboratóriám na vývoj a testovanie výrobkov.
