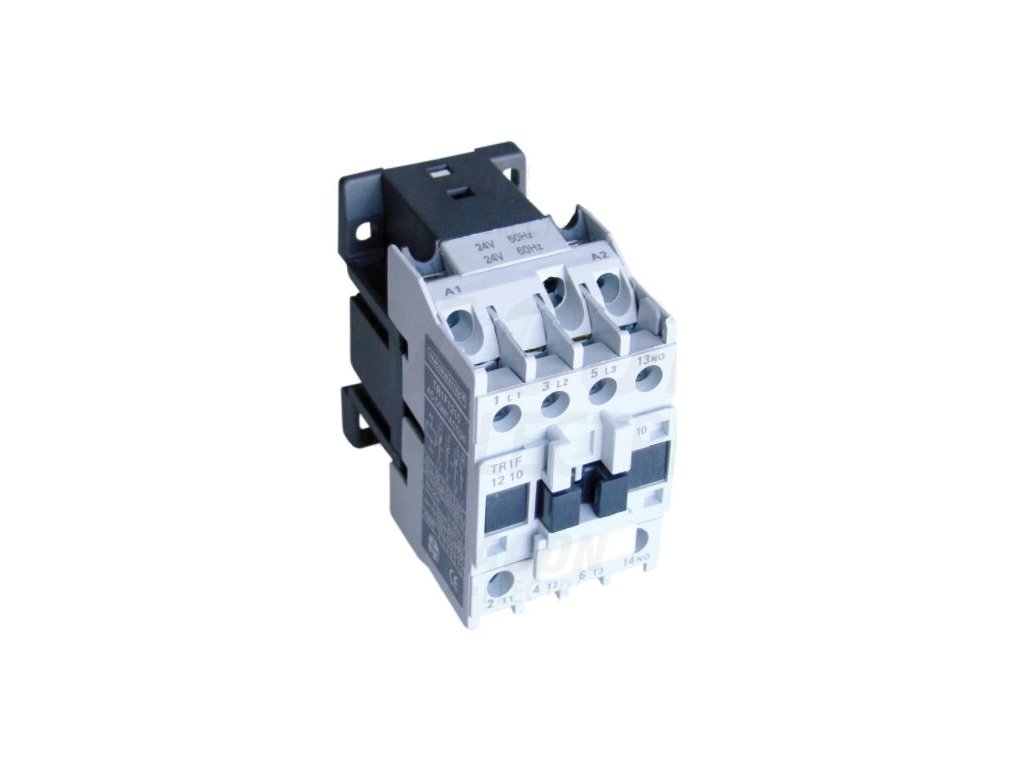

Stykač 50A cievka 400V AC 3xNO+(1xNO+1xNC) TR1F5011V7 Tracon
Kód: 1137
Podrobný popis
|
Prípustný interval ovládacieho
napätia:
|
0,85-1,1 U n
|
|
Prevádzková teplota:
|
-25 °C ... +50 °C
|
|
Poloha montáže:
|
na zvislú rovinu, max. odklon ±30˚
|
|
Spôsob montáže:
|
na montážnu lištu s rozmermi 35/7,5 mm podľa
STN EN 50022
|
|
Ovládacie
napätie Un
|
Kontakty
|
Označenie svoriek |
Obj. číslo
|
|
50A/AC-3
|
|||
|
400 V~
|
3×hlavné
1×spínací 1×rozpínací |
 |
TR1F5011V7
|
|
Menovité izolačné napätie U i (V)
|
660 V
|
|
|
Menovité prevádzkové napätie U e (V)
|
660 V, 50 Hz
|
|
|
Menovitý prevádzkový prúd I e (A)
|
AC-1
|
80
|
|
AC-3
|
50
|
|
|
AC4
|
24
|
|
|
Max. spínaný
výkon motora P e (kW)
|
220/230 V AC-3
|
15
|
|
380/400 V AC-3
|
22
|
|
|
380/400 V AC-4
|
7.5
|
|
|
415 V AC-3
|
25
|
|
|
500 V AC-3
|
30
|
|
|
660/690 V AC-3
|
33
|
|
|
1000 V AC-3
|
30
|
|
|
Predradená poistka
|
menovitý prúd (A)
|
50
|
|
vypínacia charakteristika
|
aM
|
|
|
Max. spínacia hustota (spín./hod., AC-3)
|
3600
|
|
|
Mechanická trvanlivosť (spín. cyklov, I e, AC-3, 380/400 V)
|
3x10 6
|
|
|
Elektrická trvanlivosť (spín. cyklov, I e, AC-3, 380/400 V)
|
1x10 6
|
|
|
Prierez pripojiteľných vodičov (silové) (mm 2)
|
25
|
|
|
Stupeň krytia svoriek (hlavné/pomocné)
|
IP 20
|
|
|
Príkon (záberový/prídržný) (VA)
|
200/20
|
|
|
Prierez pripojiteľných vodičov (cievka, pom. kontakty) (mm 2)
|
1..4
|
|
| Na montážnu dosku | Na montážnu lištu | ||||||||||||
 |
 |
||||||||||||
|
|
Výrobky spoločnosti Tracon spĺňajú všetky potrebné normy a kvality na úrovni firiem ako Schneider alebo Eaton. Majú vlastné laboratórium, kde si svoje výrobky sami testujú. V portfóliu držia komplet sortiment ističov, prúdových chráničov, stykačov, motorových spúšťačov, zvodičov prepätia a mnoho ďalšieho. Za 25+ rokov spolupráce registrujeme minimum reklamácií od našich zákazníkov.
Dodatočné parametre
| Kategória: | Cievka na 400V AC |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.4 kg |
| Kategória produktov: | Stykač |
| Kontakty: | 3xNO + (1xNO + 1xNC) |
| Krytie: | IP20 |
| Napájacie napätie: | 230/400V AC |
| Ovládacie napätie: | 400V AC |
| Pracovný prúd: | 50A |
| Prierez zapojiteľných vodičov: | 1-4mm² |
| Výkon: | 22kW |
Ak máte dočinenia s elektroinštaláciami, so značkou Tracon Electric ste sa už určite stretli. Nejde o čínsku, ale o Maďarskú firmu, ktorá pôsobí v 8 krajinách a vyrábajú tisícky druhov elektroinštalačného materiálu a prvkov.
V ich ponuke nájdete ističe, rôzne druhy vypínačov, prepínačov a ďalších prvkov, elektrikárske náradie, rozvodné skrinky a príslušenstvo, svorkovnice, izolačné pásky a mnoho ďalšieho.
Hlavnou výhodou výrobkov Tracon je nízka cena, napriek tomu majú dobrú kvalitu, za ktorú vďačia vlastným laboratóriám na vývoj a testovanie výrobkov.
