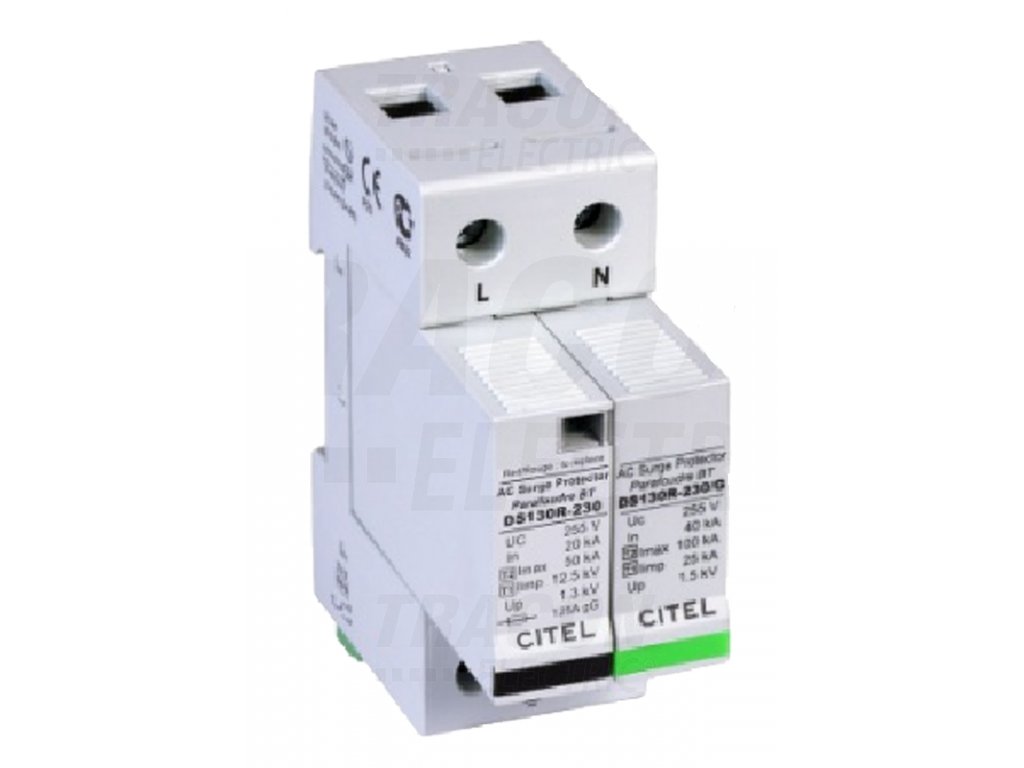

Zvodič prepätia typ 1+2 12,5 kA 1P+NPE DS132RS-230/G Citel
Kód: 1522Súvisiaci tovar
Podrobný popis
Vlastnosti
Tieto kombinované zvodiče prepätia typu 1+2 so svojimi malými rozmermi a šírkou iba 1 modul na pól (W=18mm) sú veľmi vhodné pre montáž aj do najmenších rozvádzačov. Zvodiče prepätia spĺňajú všetky požiadavky medzinárodných noriem. Impulzný (bleskový) prúd zvodiča prepätia činí 12,5 kA na pól a to ho robí ideálnym pre ochranu proti blesku pre budovy triedy rizika III a IV.
Dodávajú sa v jedno- až štvorpólovom prevedení pre všetky druhy siete.
Dodávajú sa v jedno- až štvorpólovom prevedení pre všetky druhy siete.
Technické parametre
Typ ochrany: 1 (proti priamemu zásahu bleskom) + 2 (proti nepriamemu zásahu bleskom)
Záruka: 5 rokov
Zvodový a impulzný prúd na pól: In = 20 kA; Imax = 50 kA; Iimp = 12,5 kA
Bezpečné odpojenie zariadenia
Výmenný ochranný modul
Spĺňajú normu IEC 61643-1 a EN 61643-11
Sú vhodné na ochranu proti blesku pre budovy triedy rizika III a IV podľa EN 62305
Záruka: 5 rokov
Zvodový a impulzný prúd na pól: In = 20 kA; Imax = 50 kA; Iimp = 12,5 kA
Bezpečné odpojenie zariadenia
Výmenný ochranný modul
Spĺňajú normu IEC 61643-1 a EN 61643-11
Sú vhodné na ochranu proti blesku pre budovy triedy rizika III a IV podľa EN 62305
SPD podľa EN 61643-11/IEC 61643-1 Typ 1+2 / Class I+II (B, C)
|
Menovité napätie Un:
|
230/400 V
|
|
Max. prípustné pracovné napätie Uc:
|
280 VAC
|
|
Menovitá frekvencia fn:
|
50–60 Hz
|
|
Impulzný bleskový prúd (10/350)μs Iimp:
|
12,5 kA
|
|
Max. zvodový prúd (8/20)μs Imax:
|
50 kA
|
|
Menovitý zvodový prúd (8/20)μs In:
|
20 kA
|
|
Napäťová ochranná hladina (Up):
|
< 1,3 kV
|
|
Napäťová ochranná hladina pri Iimp (Up):
|
< 1 kV
|
|
Pracovný priepustný prúd Ic:
|
< 1 mA
|
|
Následný prúd If:
|
nevzniká
|
|
Schopnosť zhášania následného prúdu Ifi:
|
nekonečná
|
|
Doba odozvy tA:
|
< 25 ns
|
|
Napätie TOV (dočasné prepätie) L-N UT:
|
440 V / 5 sec.
|
|
Skratová odolnosť pri maximálnom predistení IsccR:
|
25 kA
|
|
Indikácia závady:
|
mechanicky – červená farba
|
|
Pracovná teplota:
|
-40 °C až +85 °C
|
|
Šírka zvodiča - 1 pól:
|
podľa DIN 43880
|
|
Prierez pripojiteľných vodičov (pomocný kontakt):
|
max. 1,5 mm2
|
|
Typ sietí
|
TN, TT, IT
|
V: vysokovýkonný varistor
Ft: tepelná poistka
C: kontakt diaľkovej signalizácie stavu
t°: tepelné odpojovacie zariadenie
MI: optická signalizácia
Dodatočné parametre
| Kategória: | Typ 1+2 (12,5 kA) |
|---|---|
| Záruka: | 5 rokov |
| Hmotnosť: | 0.321 kg |
| Kategória produktov: | Zvodič prepätia |
| Počet pólov: | 2 |
| Maximálne napätie Uc: | 280V AC |
| Maximálny zvodový prúd Imax: | 50 kA |
| Menovité napätie Un: | 230/400V |
| Menovitý impulzný prúd Iimp: | 12,5 kA |
| Ochranná napäťová úroveň Up: | <1 kV |
