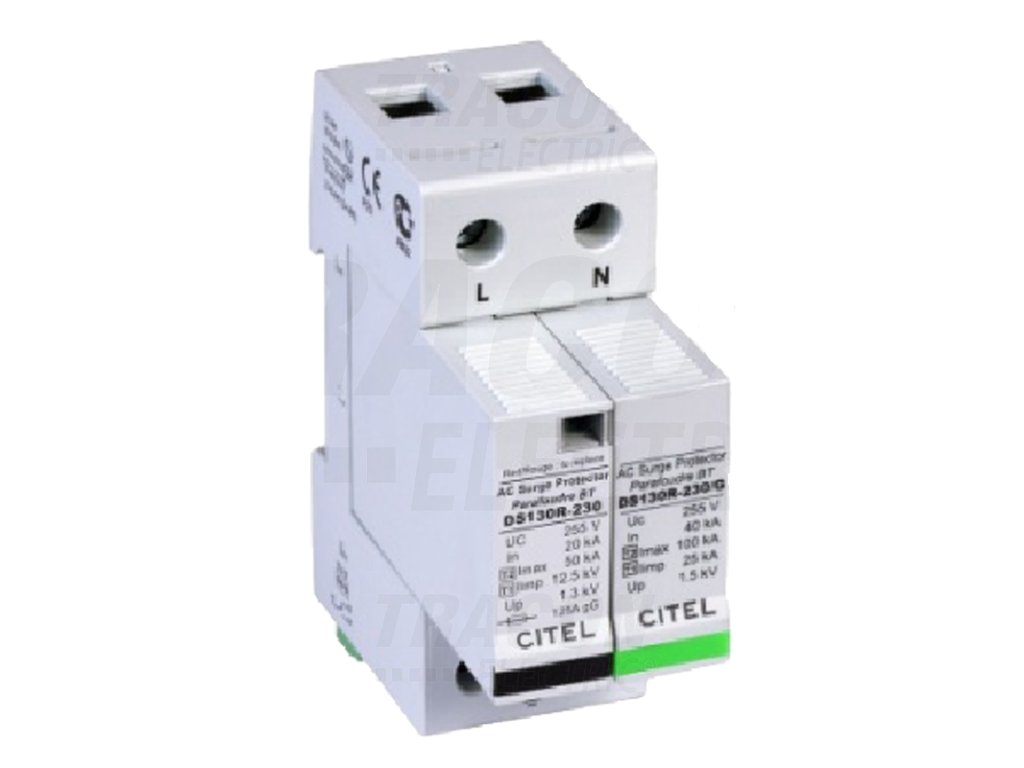

Zvodič prepätia typ 1+2+3 12,5 kA 1P+NPE DS132VGS-230/G Citel
Kód: 5394Súvisiaci tovar
Podrobný popis
Vlastnosti
Obsahuje ochranný typ 3, ktorý zaručuje aj ochranu elektronických obvodov proti spínaciemu prepätiu. Nový rad DS130VGS s impulzným bleskovým prúdom 12,5kA na pól predstavuje optimálne riešenie ochrany proti blesku pre objekty s hladinou ochrany pred bleskom LPL III a IV. Použitím technológie CITEL VG zaisťuje zvodič prepätia DS130VGS-230 rovnako ako zvodič DS250VG-300 kombinovanú ochranu typu 1 + 2 + 3 v jednom prístroji a tým veľmi dobrú ochranu proti prepätiu pre následne zapojené elektrické prístroje. Tento zvodič prepätia spĺňa požiadavky normy pre zvodiče bleskových prúdov typu 1 - požadovaný impulzný bleskový prúd 12,5kA (10/350). Zvodič prepätia spĺňa požiadavky normy pre objekty s hladinou ochrany pred bleskom LPL III a IV. Tým je kombinovaný zvodič prepätia typu 1 + 2 + 3 rady DS130VGS optimálne vhodný pre aplikácie v menších a stredných budovách aj v priemyselných prevádzkach.
Technické parametre
Typ ochrany: 1 (proti priamemu zásahu bleskom) + 2 (proti nepriamemu zásahu bleskom) + 3 (elektronických obvodov)
Zvodový a impulzný prúd na pól: In = 20 kA; Imax = 50 kA; Iimp = 12,5 kA
Bezpečné odpojenie zariadenia
Výmenný ochranný modul
Spĺňajú normu IEC 61643-1 a EN 61643-11
Sú vhodné na ochranu proti blesku pre budovy triedy rizika III a IV podľa EN 62305
SPD podľa EN 61643-11/IEC 61643-1 Typ 1+2+3 / Class I+II+III (B,C,D)
|
Menovité napätie Un:
|
230/400 V
|
|
Max. prípustné pracovné napätie Uc:
|
275 VAC
|
|
Menovitá frekvencia fn:
|
0-100 Hz
|
|
Impulzný bleskový prúd (10/350)μs Iimp:
|
12,5 kA
|
|
Max. zvodový prúd (8/20)μs Imax:
|
50 kA
|
|
Menovitý zvodový prúd (8/20)μs In:
|
20 kA
|
|
Napäťová ochranná hladina Up:
|
< 1,25 kV
|
|
Napäťová ochranná hladina pri In (Up):
|
< 1 kV
|
|
Napäťová ochranná hladina pri 5 kA:
|
< 0,65 kV
|
|
Napäťová ochranná hladina pri 12,5 kA (Up):
|
< 0,8 kV
|
|
Napäťová ochranná hladina pri Imax (Up):
|
< 1,3 kV
|
|
Pracovný/priepustný prúd Ic/Ib:
|
nie je
|
|
Následný prúd If:
|
nevzniká
|
|
Schopnosť zhášania následného prúdu Ifi:
|
nekonečná
|
|
Doba odozvy tA:
|
< 20 ns
|
|
Napätie TOV (dočasné prepätie) L-N UT:
|
450 V / 5 sec.
|
|
Napätie TOV (dočasné prepätie) N-PE UT:
|
1200 V / 200 ms / 300 A
|
|
Skratová odolnosť pri maximálnom predistení IsccR:
|
25 kA
|
|
Indikácia závady:
|
mechanicky – červená farba
|
|
Pracovná teplota:
|
-40 °C až +85 °C
|
|
Šírka zvodiča - 1 pól:
|
podľa DIN 43880
|
|
Prierez pripojiteľných vodičov (pomocný kontakt):
|
max. 1,5 mm2
|
|
Typ sietí:
|
TN, TT, IT
|
GSG: plynom plnené iskrisko
V: vysokovýkonný varistor
Ft: tepelná poistka
C: kontakt diaľkovej signalizácie stavu
t°: tepelné odpojovacie zariadenie
MI: optická signalizácia
Dodatočné parametre
| Kategória: | Typ 1+2+3 (12,5 kA) |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.321 kg |
| Kategória produktov: | Zvodič prepätia |
| Počet pólov: | 2 |
| Maximálne napätie Uc: | 275V AC |
| Maximálny zvodový prúd Imax: | 50 kA |
| Menovité napätie Un: | 230/400V |
| Menovitý impulzný prúd Iimp: | 12,5 kA |
| Ochranná napäťová úroveň Up: | <1,25 kV |
| Položka bola vypredaná… | |
