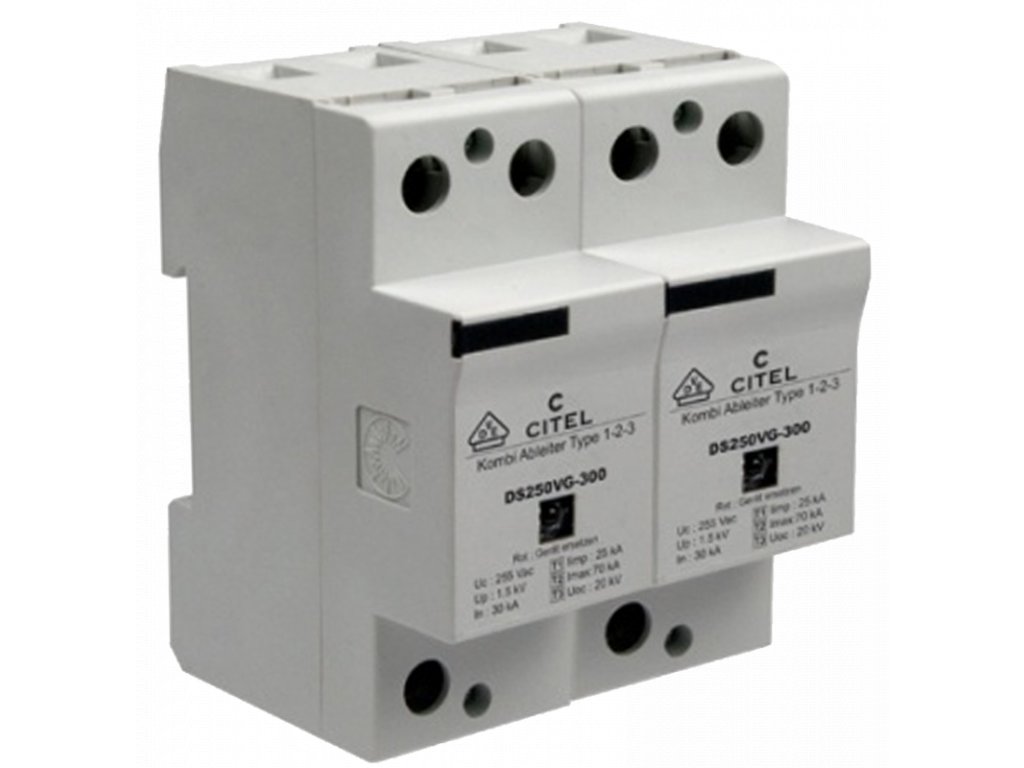

Zvodič prepätia typ 1+2+3 25 kA 2P DS252VG-300 Citel
Kód: 5446Súvisiaci tovar
Podrobný popis
Vlastnosti
Technológia VG u zvodičov prepätia CITEL je používaná po celom svete a v posledných 10 rokoch sa pri jej praktickom nasadení preukázali jej vysokej prednosti. Uzavreté, plynom plnené iskrište nepotrebuje spúšťaciu elektródu a neobsahuje teda žiadne citlivé spúšťacie obvody. Vysokovýkonný varistor zapojený do série s iskriskom zaisťuje, že nevzniká žiadny priepustný ani následný prúd, ktorý je nutné zhášať. To je výhodné ako pre prevádzkovateľov sietí, že nevznikajú v sieti žiadne skratové prúdy v hodnote tisícov ampér, tak pre koncových užívateľov, pre ktorých následné prúdy v sieti vyvolávajú poruchy či závady a spôsobujú zbytočné náklady navyše. Jednoduchá a prevádzkovo robustná technológie VG zlučuje v jednom prístroji 3 triedy ochrany proti prepätiu a to typu 1, 2 a 3. Patentovanú kombinácii uzavretého plynom plneného iskriska a varistora nájdete iba u výrobkov CITEL, ktorá týmto garantuje dlhodobú spoľahlivosť svojich výrobkov.
Technické parametre
Kombinovaný zvodič prepätia typu 1 + 2 + 3 s uzavretým, plynom plneným iskriskom
Záruka 10 rokov
Iimp = 25 kA/pól (vlna 10/350 mikrosekúnd)
Bezpečné odpojovacie zariadenie
Nevymeniteľný ochranný modul
Šetrí náklady na energiu
Nevzniká ani následný ani priepustný prúd
Spĺňa požiadavky na inštaláciu pred elektromer
Energeticky koordinovaný (nevyžaduje tlmivku)
Spĺňa normy IEC 61643-1 a EN 61643-11
Sú vhodné na ochranu proti blesku pre budovy triedy rizika I a II podľa EN 62305
SPD podľa EN 61643-11/IEC 61643-1 Typ 1+2+3 / Class I+II+III (B,C,D)
|
Menovité napätie Un:
|
230/400 V
|
|
Max. prípustné pracovné napätie Uc:
|
255 VAC
|
|
Menovitá frekvencia fn:
|
0-100 Hz
|
|
Impulzný bleskový prúd (10/350)μs Iimp:
|
25 kA
|
|
Max. zvodový prúd (8/20)μs Imax:
|
70 kA
|
|
Menovitý zvodový prúd (8/20)μs In:
|
30 kA
|
|
Kombinovaný impulz (U0c):
|
20 kV
|
|
Napäťová ochranná hladina pri U0c (Up):
|
< 1,5 V
|
|
Napäťová ochranná hladina pri In (Up):
|
< 1,1 kV
|
|
Napäťová ochranná hladina pri 5 kA:
|
< 0,65 kV
|
|
Napäťová ochranná hladina pri 12,5 kA (Up):
|
< 0,8 kV
|
|
Napäťová ochranná hladina pri Imax (Up):
|
< 1,5 kV
|
|
Pracovný/priepustný prúd Ic/Ib:
|
nie je
|
|
Následný prúd If:
|
nevzniká
|
|
Schopnosť zhášania následného prúdu Ifi:
|
nekonečná
|
|
Doba odozvy tA:
|
< 20 ns
|
|
Napätie TOV (dočasné prepätie) L-N UT:
|
450 V / 5 sec.
|
|
Napätie TOV (dočasné prepätie) N-PE UT:
|
1200 V / 200 ms / 300 A
|
|
Napätie TOV (dočasné prepätie) L-PE UT:
|
1454 V / 200 ms / 300 A
|
|
Skratová odolnosť pri maximálnom predistení IsccR:
|
25 kA
|
|
Indikácia závady:
|
mechanicky – červená farba
|
|
Pracovná teplota:
|
-40 °C až +85 °C
|
|
Šírka zvodiča:
|
podľa DIN 43880
|
|
Prierez pripojiteľných vodičov (pomocný kontakt):
|
max. 1,5 mm2
|
|
Typ sietí:
|
TN, TT, IT
|

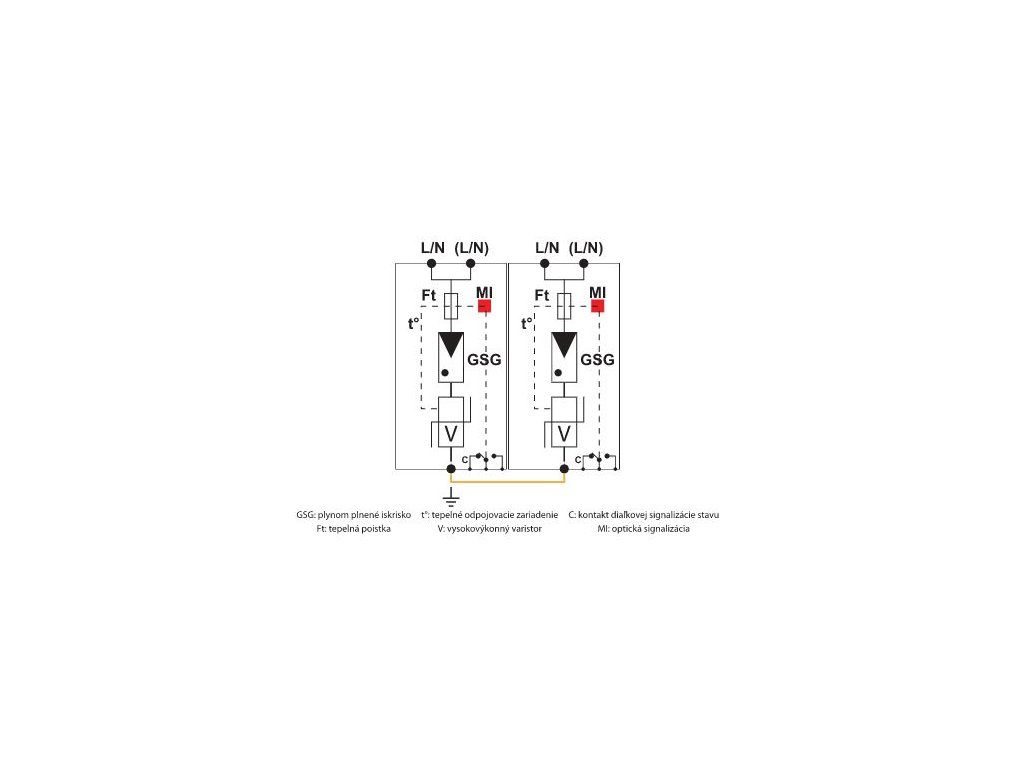

GSG: plynom plnené iskrisko
V: vysokovýkonný varistor
Ft: tepelná poistka
C: kontakt diaľkovej signalizácie stavu
t°: tepelné odpojovacie zariadenie
MI: optická signalizácia
Dodatočné parametre
| Kategória: | Typ 1+2+3 (25 kA) |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.214 kg |
| Kategória produktov: | Zvodič prepätia |
| Počet pólov: | 2 |
| Maximálne napätie Uc: | 255V AC |
| Maximálny zvodový prúd Imax: | 70 kA |
| Menovité napätie Un: | 230/400V |
| Menovitý impulzný prúd Iimp: | 25 kA |
| Ochranná napäťová úroveň Up: | <1,1 kV |
